Bezpieczniki

Oznaczenia nowego bezpiecznika muszą być takie same jak oznaczenia bezpiecznika wymienianego.

W skrzynce ponad dodatnim biegunem akumulatora znajdują się niektóre bezpieczniki główne. Jeśli jest to konieczne, należy zlecić ich wymianę w warsztacie.

Przed wymianą bezpiecznika należy wyłączyć odpowiedni obwód oraz zapłon.

Przepalony bezpiecznik można rozpoznać po stopionym drucie topikowym. Przed instalacją nowego bezpiecznika należy usunąć przyczynę usterki.

Niektóre układy są chronione przez kilka bezpieczników.

Pomimo braku danej funkcji lub układu odpowiadający bezpiecznik może być obecny.

Uwagi: Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać układowi bezpieczników w danej wersji pojazdu.

Podczas kontroli bezpieczników, sprawdzić naklejkę na skrzynce.

Szczypce ułatwiające wymianę małych bezpieczników

W skrzynce bezpieczników w komorze silnika mogą znajdować się szczypce do wymiany bezpieczników.

Załóż szczypce do wymiany bezpieczników na bezpiecznik od góry lub z boku i wyciągnij bezpiecznik.

Skrzynka bezpieczników

Skrzynka bezpieczników

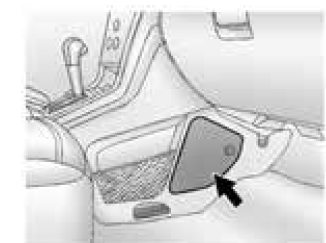

1. Wewnętrzna skrzynka bezpieczników znajduje się w kabinie, z lewej strony wnęki na nogi przedniego pasażera.

Skrzynka bezpieczników

2. Skrzynka bezpieczników w komorze silnika znajduje się obok zbiornika płynu chłodzącego.

Skrzynka bezpieczników

3. Dodatkowa skrzynka bezpieczników w komorze silnika (wyłącznie silnik wysokoprężny) znajduje się w środku panelu przedniego.

Uwagi: Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać układowi bezpieczników w danej wersji pojazdu. Informacje były prawidłowe w momencie przekazania instrukcji do druku. W przypadku kontroli bezpieczników w pojeździe należy sprawdzić naklejkę na skrzynce.
