Fiat 500X: Kierunkowskazy boczne

OSTRZEŻENIE Procedurę tę opisano jedynie orientacyjne. W celu dokonania wymiany żarówki należy zwrócić się do ASO marki Fiat.

Aby wymienić żarówkę, należy:

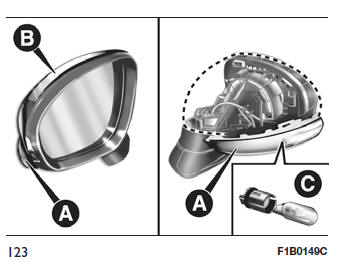

• zdjąć obudowę B rys. 123 lusterka wstecznego zewnętrznego, zachowując szczególną ostrożność (należy użyć odpowiedniego narzędzia, aby nie pozostawić śladów na elementach lakierowanych) wokół ramy lusterka (jak pokazano na rysunku);

• wyjąć klosz A, a następnie wyjąć żarówkę C, wysuwając ją z odnośnej oprawy żarówki.
• włożyć nową żarówkę, upewniając się, że jest ona prawidłowo zablokowana;
• zamontować oprawę żarówki na kloszu A;
• zamontować prawidłowo obudowę B na lusterku wstecznym zewnętrznym, upewniając się o prawidłowym jej zablokowaniu.

Umiejscowienie żarówek świateł tylnych

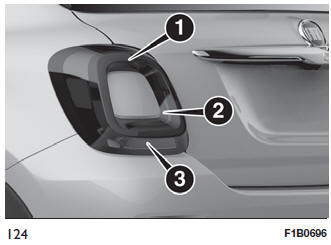

1. Światła pozycyjne/Światła stop
2. Kierunkowskaz
3. Tylne światło przeciwmgłowe (lampa lewa) - Światło cofania (lampa prawa)

Światła pozycyjne tylne

Świtała pozycyjne tylne są światłami wykonanymi w technologii LED. W celu dokonania wymiany tych świateł należy zwrócić się do ASO marki Fiat.

Światła stop

Świtała stop są światłami wykonanymi w technologii LED. W celu dokonania wymiany tych świateł należy zwrócić się do ASO marki Fiat.

Tylne światła przeciwmgłowe, światła cofania, kierunkowskazy tylne

Aby wymienić żarówki, należy:

• otworzyć pokrywę bagażnika;
• za pomocą klucza

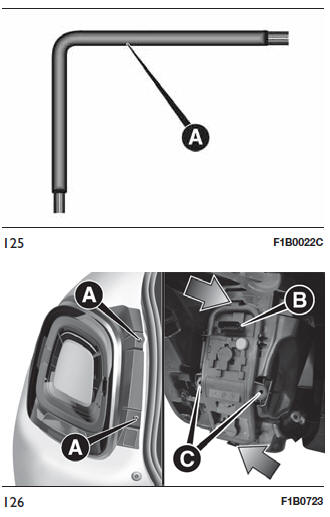

A rys. 125 dostępnego na wyposażeniu (znajdującego się wewnątrz etui z dokumentacją samochodu), odkręcić dwie śruby A rys. 126, a następnie odłączyć zespół optyczny od odnośnych kołków mocujących, ostrożnie ciągnąc;

• odłączyć złącze B, a następnie odkręcić dwie śruby C;

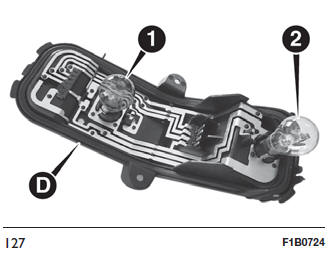

• wyczepić zaczepy oznaczone strzałkami i wyjąć zespół oprawy żarówki D rys. 127;
• zidentyfikować żarówkę do wymiany (1 Kierunkowskaz - 2 Tylne światło przeciwmgłowe lub Światło cofania);
• wszystkie żarówki montowane są na wcisk; aby je wymienić, należy więc delikatnie je wcisnąć i jednocześnie obracać nimi: w kierunku przeciwnym do ruchu wskazówek zegara, aby wyjąć i w kierunku zgodnym z ruchem wskazówek zegara - aby włożyć;
• ułożyć prawidłowo zespół oprawy żarówki D w korpusie lampy; dociskać do momentu usłyszenia dźwięku zablokowania zaczepów;
• wkręcić dwie śruby C rys. 126 i podłączyć złącze B;
• zamontować zespół klosza, wkręcając do oporu dwie śruby A;
• zamknąć pokrywę bagażnika.

Światła stop

Światła stop wykonano w technologii LED. W celu dokonania ich wymiany należy zwrócić się do ASO marki Fiat.

Podświetlenie tablicy rejestracyjnej

Aby wymienić żarówki, należy:

• za pomocą śrubokręta

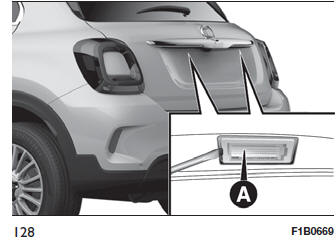

z wyposażenia wyjąć klosze A rys. 128, podważając w punkcie wskazanym strzałką;

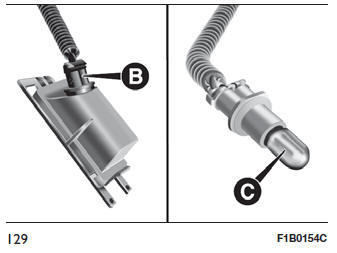

• obrócić w kierunku przeciwnym do ruchu wskazówek zegara zespołem oprawy żarówki B rys. 129, wyjąć żarówkę C i wymienić ją.
• zamontować klosze na miejsce.

UWAGA Przed wymontowaniem zespołu klosza należy zabezpieczyć (np. szmatką) końcówkę śrubokręta tak, aby nie uszkodzić klosza.

UWAGA Przed przystąpieniem do wymiany żarówek należy poczekać na ochłodzenie się rur wydechowych: NIEBEZPIECZEŃSTWO POPARZEŃ! Niewłaściwie wykonane zmiany lub naprawy instalacji elektrycznej, bez uwzględnienia parametrów technicznych instalacji, mogą spowodować nieprawidłowe działanie i stwarzać zagrożenie pożarem.

Żarówki należy wymieniać wyłącznie, gdy silnik samochodu jest wyłączony i samochód nie ma niekorzystnego wpływu na płynność ruchu drogowego, a wykonanie tego typu czynności będzie bezpieczne (patrz opis w sekcji "Na postoju"). Ponadto należy upewnić się, że silnik jest ochłodzony, aby uniknąć ryzyka poparzeń.

OSTRZEŻENIE

Żarówkę halogenową należy trzymać wyłącznie za część metalową. Jeżeli bańka żarówki zostanie dotknięta dłonią, spowoduje to zmniejszenie intensywności światła oraz może zmniejszyć się jej żywotność. W przypadku niezamierzonego dotknięcia należy przetrzeć bańkę szklaną żarówki szmatką zwilżoną alkoholem i pozostawić do wyschnięcia.
